第5回−動画教材−寸法を入れよう。 |

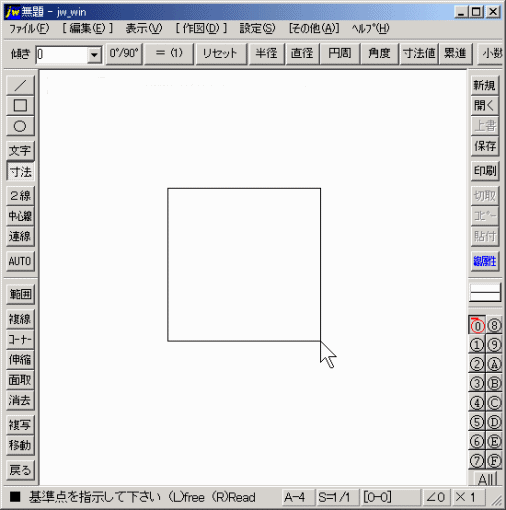

(1)エンドレスで繰り返される下の動画を3回見てください。 矢印ポインタの左・右に現れる●はマウスの左・右クリックのタイミングを示しています。 コントロールバーの傾き「0°/90°」及び「リセット」の選択に注目! |
(2)Jw_cadの「寸法」コマンドの設定をしましょう。 ?教材とJwの両画面の調整後、Jw下端の縮尺が「S=1/1」であることを確認してください。(1/1でないときは、縮尺ボタンを左クリックし、分母に「1」を入力後、「OK」を左クリック。) ?下端右の画面倍率「×倍率」を左クリックし、ダイアログを表示してください。 ?現れた画面倍率・文字表示設定ダアログの「倍率=1.0」を左クリックしてください。 ?作図ツールバーの「□」コマンドを左クリックで選択してください。 ?寸法「40」又は「40,40」を入力してください。 ?画面中央付近で左クリックを2回し正方形を作図してください。 ?最後に作図ツールバーの「寸法」コマンドを左クリックで選択してください。 |
(3)それでは、下の「ゆっくり動画」に合わせて、実際に寸法を入れてみましょう。 動画は最初のものよりも遅く(2/3の速度)エンドレスで繰り返されます。 動画がスタート時に戻るのを待って、作図を開始してください。 慣れてきたら最初の早い速度の動画にも挑戦してみてください。 |
寸法の記入方法が覚えられたら、上図の上辺及び左辺に寸法を入れてみましょう。基準点指示のときに、寸法位置間隔(赤点線)が反対方向に表示されますが、同一点で2回クリックすれば反転しますので、練習してみてください。「CADしよう!」教材7-4の項も参考にしてください。第5回の動画教材はこれで終わりです。Jwの右肩「×」を左クリックして終了しましょう。 なお、忘れないために時々繰り返されることをお勧めします。 |
