第6回−動画教材−基準線に平行な2線を引こう。 |

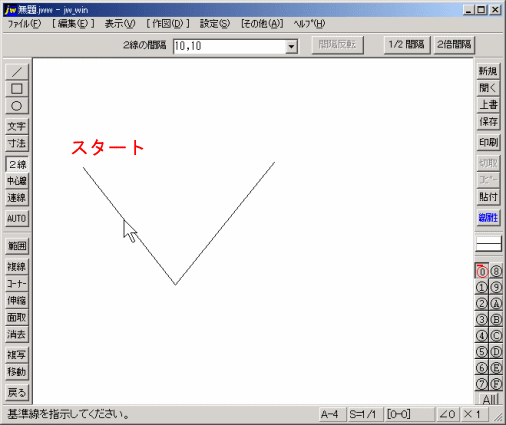

(1)エンドレスで繰り返される下の動画を3回見てください。 矢印ポインタの左・右に現れる●はマウスの左・右クリックのタイミングを示しています。 基準線変更(LL):同一点で左クリック2回に注目! |

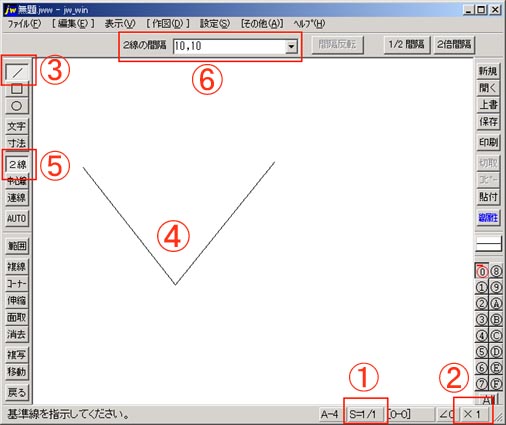

(2)Jw_cadの「2線」コマンドの設定をしましょう。 ?教材とJwの両画面の調整後、Jw下端の縮尺が「S=1/1」であることを確認してください。(1/1でないときは、縮尺ボタンを左クリックし、分母に「1」を入力後、「OK」を左クリック。) ?下端右の画面倍率ボタンを左クリックし、現れたダアログの「倍率=1.0」を左クリックすることで、画面倍率を「×1」にしてください。 ?作図ツールバーの「/」を左クリックしてください。 ?下図のように V を作図してください。(第1回「直線を引こう。」を参照) ?作図ツールバーの「2線」を左クリックしてください。 ?コントロールバーの2線間隔に「10」又は「10,10」を入力してください。 |
(3)それでは、下の「ゆっくり動画」に合わせて、実際に2線を引いてみましょう。 動画は最初のものよりも遅く(2/3の速度)エンドレスで繰り返されます。 動画がスタート時に戻るのを待って、作図を開始してください。 慣れてきたら最初の早い速度の動画にも挑戦してみてください。 |
2線の作図方法が覚えられたら、コントロールバーの「1/2間隔」又は「2倍間隔」ボタンを左クリックし、2線の間隔を変えて練習してみましょう。「CADしよう!」教材7-1の項も参考にしてください。第6回の動画教材はこれで終わりです。Jwの右肩「×」を左クリックして終了しましょう。 なお、忘れないために時々繰り返されることをお勧めします。 |
