第7回−動画教材−中心線を引こう。 |
(1)エンドレスで繰り返される下の動画を3回見てください。 矢印ポインタの左・右に現れる●はマウスの左・右クリックのタイミングを示しています。 |
(2)Jw_cadの「中心線」コマンドの設定をしましょう。 ?教材とJwの両画面の調整後、Jw下端の縮尺が「S=1/1」であることを確認してください。(1/1でないときは、縮尺ボタンを左クリックし、分母に「1」を入力後、「OK」を左クリック。) ?下端右の画面倍率ボタンを左クリックし、現れたダアログの「倍率=1.0」を左クリックすることで、画面倍率を「×1」にしてください。 ?作図ツールバーの「□」コマンドを左クリックで選択してください。 ?寸法「40」又は「40,40」を入力してください。 ?画面中央付近で左クリックを2回し正方形を作図してください。 ?最後に作図ツールバーの「中心線」コマンドを左クリックで選択してください。 |

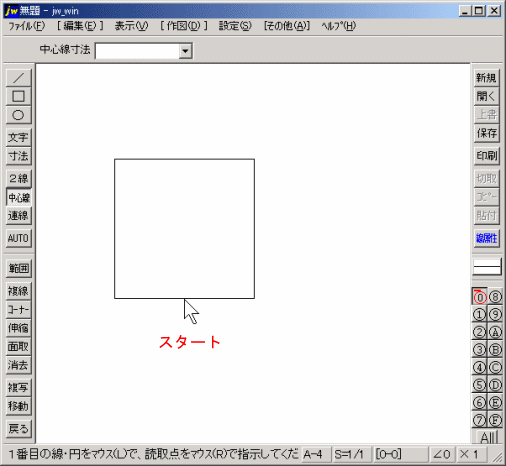

(3)それでは、下の「ゆっくり動画」に合わせて、実際に中心線を引いてみましょう。 動画は最初のものよりも遅く(2/3の速度)エンドレスで繰り返されます。 動画がスタート時に戻るのを待って、作図を開始してください。 慣れてきたら最初の早い速度の動画にも挑戦してみてください。 |
中心線の引き方が覚えられたら、いろんな矩形で試してみましょう。「CADしよう!」教材7-1の項も参考にしてください。第7回の動画教材はこれで終わりです。Jwの右肩「×」を左クリックして終了しましょう。 なお、忘れないために時々繰り返されることをお勧めします。 |
